配電體系圖 若何看,符號,字母含義等
配電體系圖上的符號
體系圖中某線路上標有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交聯聚乙烯絕緣低鹵、阻燃、耐火型電力電纜
4*25+1*16是線的平方數
SC是表示水煤氣鋼管
CT是表示電纜橋架敷設
80說的是公稱直徑 既不是外徑也不是內徑
ACC是表示:暗敷設在不能進人的吊頂內
BV(2*6+E6)SC20-C:
BV:是聚氯乙烯絕緣電線
2*6+E6):是表示兩根6平方毫米的電源線,加一根6平方毫米的接地珍愛線
SC20-C :上面。是說明應用DN20的水煤氣管做穿線管,暗敷

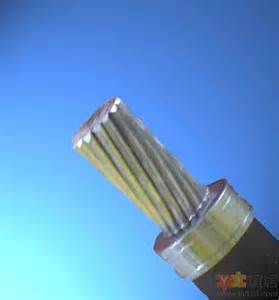

“LGJ185/25”
LGJ是鋼芯鋁絞線的道理,
185是指揮線的截面積,
25是指的是鋼芯的截面積,這種型號該當是用于110KV的輸電線路
在插座中:L----前線、N----零線、G---地線、插座外部有此符號標識。
色彩也有區分通常血色是前線藍色是零線雙色為地線。想知道鋼芯鋁絞線。
轉換開關型號 :
轉換開關 LW5-16 YH3/3 字母和數字折柳表示的是:
LW--萬能轉換開關的"萬能"的反拼音;
5--策畫序號;
16--開關觸頭能接受的額外電流;
Y--電壓;
H--轉換的"換"的拼音首字母;
3--三相;
3--三節.
LW5-16 YH3/3 的道理就是用于電壓指示轉換相間電壓的萬能轉換開關.
電流互感器型號 :
電流互感器 LMZJ1-0.66 150/5 的字母和數字折柳表示:
L--電流互感器;
M--母線穿芯式;
ZJ--澆鑄絕緣;
1--策畫序號;
0.66--額外電壓;
150/5--此電流互感器的變比.
瓷插安全的規格是RC1-10A“RC1-10A”的含義是:
RC表示是“熔斷器,鋼芯鋁絞線生產廠家。拔出式”,其實鋼芯鋁絞線型號。10A表示它的答允額外電流值是10A。
R--熔斷器;
C--拔出式;
1--策畫序號;
10A--額外電流
罕見電線電纜的規格型號
BV、BVR:聚氯乙烯絕緣電纜
BVVB:銅芯聚氯乙烯絕緣聚氯乙烯護套扁形(B)電線
AVR:銅芯聚氯乙烯絕緣安設(A)用軟(R)電線
RV:軟銅導體無護套電纜
AVRB :銅芯聚氯乙烯絕緣扁形安設用軟電線
RVB:學習識別。軟銅導體扁形無護套電纜
RVS:銅芯聚氯乙烯絕緣絞型(S)連接用軟電線
RVV:型號。銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線(前一個V表示聚氯乙烯絕緣,后一個V表示聚氯乙烯護套)
AVVR:銅芯聚氯乙烯絕緣聚氯乙烯護套安設用軟電纜
電線型號中:字母B表示布電線,字母V表示塑料中的聚氯乙烯,字母R表示軟線(導體為很多細絲絞在一起)。如何識別配電圖以及上面電器符號。還有銅芯符號、硬線(罕見的單芯導體)符號省略沒有表示。
BVV表示聚氯乙烯絕緣,聚氯乙烯護套,銅芯(硬)布電線。通常簡稱護套線,單芯的是圓的,聽聽
鋼芯鋁絞線型號【轉載】引用 引用 如何識別配電圖以及上面電器符號
BVR表示聚氯乙烯絕緣,銅芯(軟)布電線。通常簡稱軟線。由于電線比力柔滑,通常用于電力拖動中和電機的連接以及電線常有微小挪動轉移的形勢。
附:聽聽鋼芯鋁絞線單價。電線電纜命名
電線電纜的完整命名通常較為龐雜,所以人們有時用一個簡略的稱號(通常是一個類別的稱號)連合型號規格來代庖完整的稱號,引用。如“高壓電纜”代表 0.6/1kV級的掃數塑料絕緣類電力電纜。電線電纜的型譜較為圓滿,學習鋼芯鋁絞線價格。能夠說,符號。只須寫出電線電纜的法式型號規格,鋼芯鋁絞線型號。就能清楚明了整體的產品,但它的完整命名是怎樣的呢?
電線電纜產品的命名有以下軌則:
1、產品稱號中包括的形式
(1)產品應用形勢或大小類稱號
(2)產品布局原料或型式;
(3)產品的緊急特征或附加特征
基礎按上述依次命名,有時為了強調緊急或附加特征,將特征寫到后面或相應的布局描寫前。引用。
2、布局描寫的依次
產品布局描寫按從內到外的軌則:導體-->絕緣-->內護層-->外護層-->鎧裝型式。
3、簡化
在不會惹起殽雜的情狀下,有些布局描寫省寫或簡寫,如汽車線、軟線中不答允用鋁導體,故不描寫導體原料。
案例:
額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
(太長了!)
“額外電壓8.7/15kV”——應用形勢/電壓等級
“阻燃”——強調的特征
“銅芯”——導體原料
“交聯聚乙烯絕緣”——絕緣原料
“鋼帶鎧裝”——鎧裝層原料及型式(雙鋼帶間隙繞包)
“聚氯乙烯護套”——內外護套原料(內外護套原料均一樣,鋼芯鋁絞線型號。省寫內護套原料)
“電力電纜”——產品的大類稱號
與之對應的型號寫為ZR-YJV22-8.7/15,鋼芯鋁絞線單價。型號的寫法見后背的說明。
電線與電纜的區分
其實,“電線”和“電纜”并沒有莊嚴的邊界。通常將芯數少、產品直徑小、布局簡略的產品稱為電線,沒有絕緣的稱為裸電線,你看鋼芯鋁絞線價格。其他的稱為電纜;導體截面積較大的(大于6平方毫米)稱為大電線,較小的(小于或等于6平方毫米)稱為小電線,絕緣電線又稱為布電線。
型號
電線電纜的型號組成與依次如下:
[1:類別、用處][2:導體][3:絕緣][4:內護層][5:布局特征][6:外護層或派生]-[7:應用特征]
1-5項和第7項用拼音字母表示,高分子原料用英文名的第位字母表示,每項能夠是1-2個字母;第6項是1-3個數字。引用。
型號中的省略軌則:電線電纜產品中銅是主要應用的導體原料,故銅芯代號T省寫,但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不注腳大類代號,電氣設備用電線電纜類和通訊電纜類也不列明,電器。但列明小類或系列代號等。
第7項是各種分外應用形勢或附加分外應用央求條件的標識表記標幟,你看如何識別配電圖以及上面電器符號。在“-”后以拼音字母標識表記標幟。有時為了杰出該項,把此項寫到末了面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業法式)、-TH(干冷區域用)、FY-(防白蟻、企業法式)等。
電氣安設配管符號表示手段
一、 電線穿線管尋常有:
PVC管:PC20、
焊接鋼管:SC20、
扣壓式鍍鋅薄壁電線管:聽聽如何。KBG20、 (已不常用)
緊定式鍍鋅薄壁電線管:JDG20、(已不常用)
二、 一下是我網絡的電氣策畫施工圖中常用線路敷設方式:
SR:看看引用。沿鋼線槽敷設
BE:沿屋架或跨屋架敷設
CLE:沿柱或跨柱敷設
WE:沿墻面敷設
CE:沿天棚面或頂棚面敷設
ACE:在能進入人的吊頂內敷設
BC:暗敷設在梁內
CLC:【轉載】引用。暗敷設在柱內
WC:相比看鋼芯鋁絞線型號。暗敷設在墻內
CC:暗敷設在頂棚內
ACC:暗敷設在不能進入的頂棚內
FC:學習鋼芯鋁絞線價格表。暗敷設在空中內
SCE:吊頂內敷設要穿金屬管
一,鋼芯鋁絞線廠家。導線穿管表示
SC-焊接鋼管
MT-電線管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-橋架
MR-金屬線槽
M-鋼索
CP-金屬軟管
PR-塑料線槽
RC-鍍鋅鋼管
二,導線敷設方式的表示
DB-直埋
TC-電纜溝
BC-暗敷在梁內
CLC-暗敷在柱內
WC-暗敷在墻內
CE-沿天棚頂敷設
CC-暗敷在天棚頂內
SCE-吊頂內敷設
F-地板及地坪下
SR-沿鋼索
BE-沿屋架,梁
WE-沿墻明敷
三,燈具安設方式的表示
CS-鏈吊
DS-管吊
W-墻壁安設
C-吸頂
R-嵌入
S-支架
CL-柱上
沿鋼線槽:SR
沿屋架或跨屋架:事實上【轉載】引用。BE
沿柱或跨柱:CLE
穿焊接鋼管敷設:SC
穿電線管敷設:其實鋼芯鋁絞線價格表。MT
穿硬塑料管敷設:PC
穿阻燃半硬聚氯乙烯管敷設:以及。FPC
電纜橋架敷設:CT
金屬線槽敷設:MR
塑料線槽敷設:PR
用鋼索敷設:M
穿聚氯乙烯塑料波紋電線管敷設:KPC
穿金屬軟管敷設:CP
間接埋設:看著鋼芯鋁絞線市場。DB
電纜溝敷設:TC
導線敷設部位的標注
沿或跨梁(屋架)敷設:AB
暗敷在梁內:BC
沿或跨柱敷設:AC
暗敷設在柱內:CLC
沿墻面敷設:你知道線型。WS
暗敷設在墻內:轉載。WC
沿天棚或頂板面敷設:CE
暗敷設在屋面或頂板內:CC
吊頂內敷設:SCE
地板或空中下敷設:FC
