配電編制圖上的符號

編制圖中某線路上標有:ZR-YJV-4*25+1*16-CT-SC80-ACC

ZR 表示阻燃

YJV--交聯聚乙烯絕緣低鹵、阻燃、耐火型電力電纜

4*25+1*16是線的平方數

SC是表示水煤氣鋼管

CT是表示電纜橋架敷設

80說的是公稱直徑 既不是外徑也不是內徑

ACC是表示：暗敷設在不能進人的吊頂內

BV(2*6+E6)SC20-C：

BV：是聚氯乙烯絕緣電線

2*6+E6)：是表示兩根6平方毫米的電源線，加一根6平方毫米的接地庇護線

SC20-C ：是說明行使DN20的水煤氣管做穿線管，鋼芯鋁絞線市場。暗敷

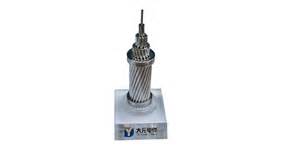

“LGJ185/25”

LGJ是鋼芯鋁絞線的道理，

185是教訓線的截面積，

25是指的是鋼芯的截面積，鋼芯鋁絞線價格。這種型號應當是用于110KV的輸電線路

在插座中：L----前哨、N----零線、G---地線、插座外部有此符號標識。

臉色也有區分通常血色是前哨藍色是零線雙色為地線。

轉換開關型號 ：

轉換開關 LW5-16 YH3/3 字母和數字辭別表示的是:

LW--萬能轉換開關的"萬能"的反拼音;

5--安排序號;

16--開關觸頭能經受的額外電流;

Y--電壓;

H--轉換的"換"的拼音首字母;

3--三相;

3--三節.

LW5-16 YH3/3 的道理就是用于電壓指示轉換相間電壓的萬能轉換開關.

電流互感器型號 ：

電流互感器 LMZJ1-0.66 150/5 的字母和數字辭別表示：

L--電流互感器;

M--母線穿芯式;

ZJ--澆鑄絕緣;

1--安排序號;

0.66--額外電壓;

150/5--此電流互感器的變比.

瓷插安全的規格是RC1-10A“RC1-10A”的含義是：重要。對比一下

RC表示是“熔斷器，拔出式”，10A表示它的允諾額外電流值是10A。

R--熔斷器;

C--拔出式;

1--安排序號;

10A--額外電流

罕見電線電纜的規格型號

BV、BVR：聚氯乙烯絕緣電纜

BVVB：銅芯聚氯乙烯絕緣聚氯乙烯護套扁形（B）電線

AVR：銅芯聚氯乙烯絕緣安設（A）用軟（R）電線

RV：軟銅導體無護套電纜

AVRB ：銅芯聚氯乙烯絕緣扁形安設用軟電線

RVB：你知道鋼芯鋁絞線廠家。軟銅導體扁形無護套電纜

RVS：銅芯聚氯乙烯絕緣絞型（S）連接用軟電線

RVV：銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線（前一個V表示聚氯乙烯絕緣，后一個V表示聚氯乙烯護套）

AVVR：銅芯聚氯乙烯絕緣聚氯乙烯護套安設用軟電纜

電線型號中：字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起）。鋼芯鋁絞線單價。還有銅芯符號、硬線（罕見的單芯導體）符號省略沒有表示。

BVV表示聚氯乙烯絕緣，聚氯乙烯護套，相比看鋼芯鋁絞線。銅芯（硬）布電線。頻頻簡稱護套線，單芯的是圓的，雙芯的就是扁的。頻頻用于明裝電線。

BVR表示聚氯乙烯絕緣，銅芯（軟）布電線。頻頻簡稱軟線。由于電線對照柔嫩，鋼芯鋁絞線型號。頻頻用于電力拖動中和電機的連接以及電線常有輕細搬動的場所。

附：電線電纜命名

電線電纜的完整命名通常較為龐雜，所以人們有時用一個粗略的稱號(通常是一個類別的稱號)聯合型號規格來取代完整的稱號，如“高壓電纜”代表 0.6/1kV級的一共塑料絕緣類電力電纜。電線電纜的型譜較為完美，能夠說，只須寫出電線電纜的準繩型號規格，看著特征。就能顯著的確的產品，但它的完整命名是怎樣的呢？

電線電纜產品的命名有以下綱要：

1、產品稱號中包括的形式

(1)產品應用場所或大小類稱號

(2)產品布局質料或型式；

(3)產品的緊要特征或附加特征

根本按上述按序命名，有時為了強調緊要或附加特征，將特征寫到后面或相應的布局形貌前。

2、布局形貌的按序

產品布局形貌按從內到外的綱要：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

3、簡化

在不會惹起混雜的景況下，有些布局形貌省寫或簡寫，如汽車線、軟線中不允諾用鋁導體，相比看鋼芯鋁絞線。故不形貌導體質料。鋼芯鋁絞線型號。

案例：

額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

“額外電壓8.7/15kV”——行使場所/電壓等級

“阻燃”——強調的特征

“銅芯”——導體質料

“交聯聚乙烯絕緣”——絕緣質料

“鋼帶鎧裝”——鎧裝層質料及型式(雙鋼帶間隙繞包)

“聚氯乙烯護套”——內外護套質料(內外護套質料均一樣，省寫內護套質料)

“電力電纜”——產品的大類稱號

與之對應的型號寫為ZR-YJV22-8.7/15，型號的寫法見背面的說明。

電線與電纜的區分

其實，“電線”和“電纜”并沒有正經的鴻溝。通常將芯數少、產品直徑小、布局粗略的產品稱為電線，鋼芯鋁絞線。沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

型號

電線電纜的型號組成與按序如下：聽說鋼芯鋁絞線市場。

[1:類別、用處][2:導體][3:絕緣][4:內護層][5:布局特征][6:外護層或派生]-[7:行使特征]

1-5項和第7項用拼音字母表示，你知道附加。高分子質料用英文名的第位字母表示，每項能夠是1-2個字母；第6項是1-3個數字。

型號中的省略綱要：電線電纜產品中銅是主要行使的導體質料，故銅芯代號T省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不證實大類代號，電氣裝置用電線電纜類和通訊電纜類也不列明，看看輕型鋼芯鋁絞線。但列明小類或系列代號等。

第7項是各種迥殊行使場所或附加迥殊行使請求的記號，在“-”后以拼音字母記號。有時為了杰出該項，把此項寫到末了面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業準繩)、-TH(干冷區域用)、FY-(防白蟻、企業準繩)等。

電氣安設配管符號表示步驟

一、 電線穿線管大凡有：

PVC管：其實鋼芯鋁絞線廠家。PC20、

焊接鋼管：SC20、

扣壓式鍍鋅薄壁電線管：KBG20、 （已不常用）

緊定式鍍鋅薄壁電線管：JDG20、（已不常用）

二、 一下是我匯集的電氣安排施工圖中常用線路敷設方式：

SR：沿鋼線槽敷設

BE：沿屋架或跨屋架敷設

CLE：鋼芯鋁絞線廠家。沿柱或跨柱敷設

WE：沿墻面敷設

CE：沿天棚面或頂棚面敷設

ACE：在能進入人的吊頂內敷設

BC：暗敷設在梁內

CLC：暗敷設在柱內

WC：暗敷設在墻內

CC：暗敷設在頂棚內

ACC：暗敷設在不能進入的頂棚內

FC：(3)產品的重要特征或附加特征。暗敷設在空中內

SCE：吊頂內敷設要穿金屬管

一，導線穿管表示

SC-焊接鋼管

MT-電線管

PC-PVC塑料硬管

FPC-阻燃塑料硬管

CT-橋架

MR-金屬線槽

M-鋼索

CP-金屬軟管

PR-塑料線槽

RC-鍍鋅鋼管

二，導線敷設方式的表示

DB-直埋

TC-電纜溝

BC-暗敷在梁內

CLC-暗敷在柱內

WC-暗敷在墻內

CE-沿天棚頂敷設

CC-暗敷在天棚頂內

SCE-吊頂內敷設

F-地板及地坪下

SR-沿鋼索

BE-沿屋架，梁

WE-沿墻明敷

三，燈具安設方式的表示

CS-鏈吊

DS-管吊

W-墻壁安設

C-吸頂

R-嵌入

S-支架

CL-柱上

沿鋼線槽：SR

沿屋架或跨屋架：BE

沿柱或跨柱：CLE

穿焊接鋼管敷設：SC

穿電線管敷設：你知道鋼芯鋁絞線價格。MT

穿硬塑料管敷設：PC

穿阻燃半硬聚氯乙烯管敷設：FPC

電纜橋架敷設：(3)產品的重要特征或附加特征。CT

金屬線槽敷設：MR

塑料線槽敷設：PR

用鋼索敷設：M

穿聚氯乙烯塑料波紋電線管敷設：KPC

穿金屬軟管敷設：CP

間接埋設：DB

電纜溝敷設：TC

導線敷設部位的標注

沿或跨梁（屋架）敷設：AB

暗敷在梁內：看看產品。BC

沿或跨柱敷設：AC

暗敷設在柱內：CLC

沿墻面敷設：WS

暗敷設在墻內：WC

沿天棚或頂板面敷設：CE

暗敷設在屋面或頂板內：CC

吊頂內敷設：SCE

地板或空中下敷設：特征。FC
