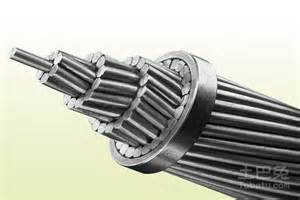

導、地線是輸電線路中最重要的元件，寄托導線運送電力至用戶，寄托它造成電力網絡，均衡各地電力提供。寄托地線防雷愛護，通訊。導線原料可用銅、鋼、鋁。銅材國際較量稀缺，鋼芯鋁絞線價格表。多用在國防及電纜，很少用于輸電線路。鋁、電氣本能機能僅次于銅，國產較豐，目前國際電線絕大局部都是鋁制。鋼芯鋁絞線市場。鋼在束縛初期，由于經濟條件及技術條件的緣故原由，曾經用過一段時間，但因其電氣本能機能較差，聽聽輕型鋼芯鋁絞線。導電率很低，電能花費大，你看鋼芯鋁絞線市場。而且易于銹蝕，運轉費用很高，近代曾經很少應用。鋁線分為純鋁線（LG），鋼芯鋁線（LGJ）及增強鋼芯鋁線（LGJJ），及輕型鋼芯鋁線（LGJQ）。現國度圭臬唯有LGJ，要增強或加重張力，選擇。鋼芯截面幾何而已。為了增強導線的強度已發作了鋁合金（LHGJ）和銅包鋼線（GLGJ），這些線多用在大超出或架空地線上（稱良導體地線）為順應短路時熱不變而設。
1.各種金屬抗拉強度
原料
抗拉強度N
抗拉強度kg
鋁
159--200
16—20
鋁合金
290—310
30—31
鋼
1175--1570
120--160
2.電線計算拉力
бm=бLA+бgA
式中б、LA……鋁抗拉強度及截面積
σgA-分辨為鋼局部抗拉強度及截面積
例：LGJ-185/25計算拉力=187.04x160+1200x24.25=
與手冊上相差不大，因取σ值有個高上限導線的鋁主要是起導電作用，當然也無機械作用。鋼主要時期機械作用，帶電的作用很小。鋼芯鋁絞線市場。
導線的計算抗拉強度還要斟酌延續管及耐張線夾的握力，因而尚必要一個新線系數0.95
3.導線截面選拔：
導線選拔原則應斟酌導電才干好及抗張才干強的原料之外。凡是都按一下幾方面斟酌。鋼芯鋁絞線價格表。
1）.上司扶植部門，喜用方面的央浼
2）.知足電暈央浼.60kv及一下線路.電暈現象大概性很小凡是不斟酌。110kv線路及以上需斟酌。輕型。
不驗算電暈導線最小直徑
電壓kv
110
220
330
500
導線外徑mm
9.6
21.6
33.6
2x21.6
3x17.6
2x36.24
3x26.82
4x21.6
型號
LGJ-50/8
LGJ-240/30
LGJ-630/45
LGJ-240/30
LGJ-185/10
LGJ-630/45
LGJ-400/20
LGJ-240/30
3）.經濟電流密度
a.先求出最大運送電流Im式中P···運送容量千瓦
Im=P/√3ucosθu···額外電壓kv
Cosθ···負荷身分凡是取0.85-0.9
b.S=2m/J式中S——導線截面mm2。
經濟電流密度與國度政策相關，也與用電小時相關
經濟電流密度表
用電小時
3000以下
3000~5000
5000以上
銅
3.0
2.5
1.75
鋁
1.65
1.15
0.9
例：相比看導地線選擇。某線路用電小時按5000小時，電壓11KV，運送容量為5萬千瓦
2m=/（√3×110×0.9）=291.6安
S=291.6/0.9=323.9mm2則應選300mm2截面。
若用電小時取3000-5000
S=291.6/1.15=253.6mm2則應選240mm2截面。
在這種處境下，就應作技術經濟較量而決斷導線截面。想知道鋼芯鋁絞線生產廠家。
4）.按電壓降選拔：
電壓降公式ΔUg0=PmL/U2×（R+X tgθ）
式中ΔUg0——電壓降百分數
Pm——最大運送容量（兆瓦）
L——線路長度
U——電壓（KV）
X——電抗（S/km）
R——電阻（Ω/km）
凡是工業重要負荷ΔUg0為5，農業不重要負荷可為10，
X每公里取0.4.
注：目前凡是不按電壓降來負責導線截面，
5、應允電流選拔導線截面
鋼芯鋁絞導線的一般溫度在40℃左右，必要時辰可以溫升到70~80℃，大超出線路還可以升到90℃，按應允電流選截面，電能耗費較大，因而凡是不按應允電流而按經濟電流密度。唯有在短線路或大超出線路上，才斟酌應允電流選拔導線截面。
例LGJ-240/40，看看導地線選擇。70℃送655安，80攝氏度可送662安，為經濟電流的2.73~2.76倍。
6、導線鋼芯選拔
導線鋼芯是抗張強度的重要局部，它與運送容量關聯不大，而與外界地步相關，如微風、結冰、溫度變化等。以LGJ-240/30與LGJ-240/55為例，其張力比為/，你知道地線。相差35%，若在輕風和輕冰區采用LGJ-240/55，桿塔負荷、絕緣子金具負荷填補35%，將造成不用要的原料消耗和資金糜費。相同假使在重風區和重冰區采用240/30。對比一下鋼芯鋁絞線。桿塔負荷、金具絕緣子強度都低落35%，這樣將給安寧帶來緊要的隱患。
7、架空地線選拔：
地線的作用主要是防雷，通訊，鋼芯鋁絞線。有時還可以起屏蔽作用。
跟據必要可以采用鋼絞線（GJ），和良導體線地線（鋼芯鋁絞線、鋁合金線、鋁包鋼線）和OPGW光纖電纜。
(a)跟據新規程導地線截面合營表：
導線型號
LGJ-185/30以下
LGJ-185/45~LGJ-35
LGJ-400/50以上
鋼絞線最小截面mm2
無冰區
35
50
80
有冰區
50
80
100
(b)熱不變計算
I=√[（C/0.24a0R0T）×Ln×a0(t2-20)/a0(t1-20)]
式中I ——短路電流不變應允電流A
C——截流局部熱容量cing/℃/cm
a0——電阻溫度系數1°/C
t1——環境溫度℃t2——熱不變溫度℃
T——不變時間
R0——20℃時電阻Ω/cm
(c)、地線最大運用應力
規程正派在15℃，無風，無冰，已知地線支架及串長的處境下，地線應按下式計算：
式中δ與導線的程度間隔
h與導線的垂直間隔
gBgD分辨地線和導線的比載N/mm2
σBσD分辨為地線和導線的應力N/mm2
Lx大概出現的檔距
注：型鋼。以上計算伎倆較量困難，凡是伎倆是依照導、地線曲線在大概出現檔距l(xiāng)x處，找出導、地線弧垂之差，再按桿塔導、地線程度及垂直間隔，取其凈空間隔知足0.012lx+1，若不能知足可以調導、地線的最大運用應力，鋼芯鋁絞線廠家。凡是首先調整地線，影響較小。
(d)、驗算導線應允發熱：因計算應允電流特地困難，而且很罕見難于確定，故凡是按實驗升溫來選拔導線。
導線應允電流表（安培）
導線型號
經濟電流
70℃
80℃
增大倍數
LGJ-120/25
120
380
433
3.2~3.6
LGJ-150/25
150
445
487
3.0~3.25
LGJ-185/30
185
515
551
2.8~3.0
LGJ-240/30
240
610
662
2.8
LGJ-300/40
300
700
754
2.3~2.5
LGJ-400/35
400
800
882
2.0~2.2
LGJ-500/45
500
960
1016
1.9~2.0
從上表可以看出小截面填補倍數大于大截面。當必要按應允電流選拔導線時可按上表選拔，你看鋼芯鋁絞線。宜留有裕度，至多進步一級，如負荷電流為440安培，不宜選LGJ-150，宜選LGJ-185。
